葛爾萊法透氣度測試儀TQD-02檢測儀器是根據葛爾萊試驗機測量法，對紙張及紙板的透氣度和毛類織物等的通氣性進行評價的葛爾萊式透氣度試驗機，也稱為葛爾萊式透氣度測定儀等。內筒在重量的作用下空氣被壓縮，一定量的空氣通過被固定在夾板上的試片，測定其所必需的時間。測定方法有手動式秒表測定法以及自動計時器測定法兩種可供選擇。

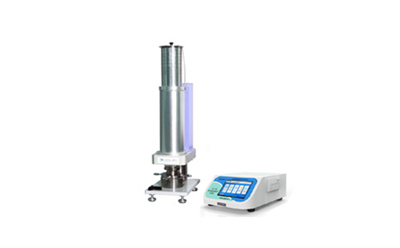

葛爾萊法透氣度測試儀TQD-02檢測儀器

葛爾萊法透氣度測試儀主要參數：

試片尺寸：50×50mm

夾    具：孔徑 Φ28.6±0.1mm（透過面積：642mm2）

外料筒：內徑 Φ82.6mm，H254mm，從筒底計量H120mm

空氣容積：0~100ml（刻度 25ml），100~350ml（刻度 50ml）

附件：機油

可選：透氣孔（圓孔徑 Φ10mm）

電源：220V，單相，3A，50/60Hz

時間測定：數字計時器：Max.99999.9sec

                檢測裝置：微型光學傳感器

凈重：主機：約15kg

          控制盒：約3kg

尺寸：主機：約W150×D230×H580mm

          控制盒：約 W160×D2 60×H 200mm

測試原理

通過測量一定量的壓縮空氣透過緊固試樣的時間來評估紙張、紙板、塑料膜和織物的透氣性。用戶可選擇手動型和自動型，二者分別通過秒表和數字計時器進行測量。用戶也可以選擇直徑10mm透氣孔，實現高滲透性樣本的測試。

標準

GB/T 458-2008 紙和紙板  透氣度的測定

ISO 5636-5   paper and board-Determination of air permeance (medium range) part 5:Gurley method

測試應用

葛爾來式透氣度測定儀用于鞋用皮革、襯衫和外套用織物、紙張的透氣性檢驗。測試趨勢也包括：塑料膜、鋰離子電池的塑料膜分離器。塑料膜分離器的透氣性即鋰通過塑料膜分離器的離子數量，它決定了鋰離子電池的電功率。類似應用還包括燃料電池的相關測定。
